ATEX kapcsolószekrény-hűtő: így hűthető a vezérlés robbanásveszélyes zónában

Robbanásveszélyes (ATEX) zónában működő gépek, tartályok és technológiai berendezések mellett szinte mindig ott áll egy elektromos kapcsolószekrény is – benne érzékeny vezérléstechnikával, amelyet a környezeti hő és a szekrényen belül keletkező saját hőterhelés egyaránt próbára tesz. A kérdés adja magát: hogyan hűthető biztonságosan egy vezérlőszekrény ott, ahol a hagyományos ventilátoros hűtés önmagában gyújtóforrást jelenthetne?

Miért jelent külön kihívást a kapcsolószekrény hűtése ATEX zónában?

Egy átlagos ipari környezetben a túlmelegedő kapcsolószekrényt egyszerű a dolgunk hűteni: ventilátor, hűtő-klíma vagy akár csak egy szellőzőnyílás is megteszi, de itt is vannak fokozatok a megoldás tartósságban és hatékonyságában. Robbanásveszélyes zónában viszont minden mozgó alkatrész, elektromos motor és szikraforrás potenciális veszélyt jelent. Emiatt a szekrényhűtésnek is meg kell felelnie az adott zóna (jellemzően 2-es vagy 22-es) ATEX besorolásának – vagyis vagy eleve robbanásbiztos kivitelű eszközről van szó, vagy olyan megoldásról, amely nem tartalmaz gyújtóforrást.

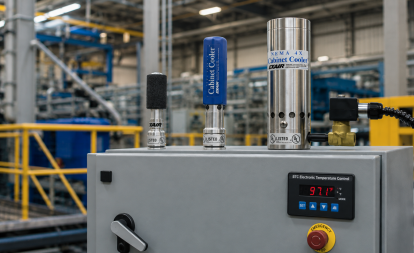

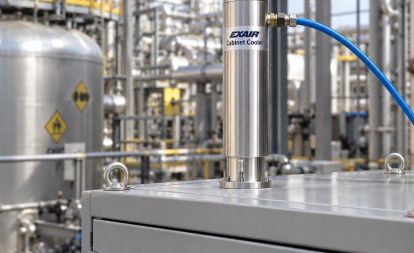

Hogyan működik az EXAIR ATEX szekrényhűtő?

Az EXAIR erre a problémára kínál elegáns választ: a szekrényhűtő kizárólag sűrített levegővel működik, mozgó alkatrész és elektromos csatlakozás nélkül. A bevezetett sűrített levegőt egy speciális, örvénycsöves elven működő egység hideg és meleg légáramra választja szét – a lehűtött levegő a kapcsolószekrénybe áramlik, a felmelegedett levegő pedig a környezetbe távozik. Mivel az egész folyamat pusztán a levegő fizikai tulajdonságain alapul, nincs szükség hűtőközegre, kompresszorra vagy motorra a szekrényen belül – így a hűtő önmagában nem jelent gyújtóforrást.

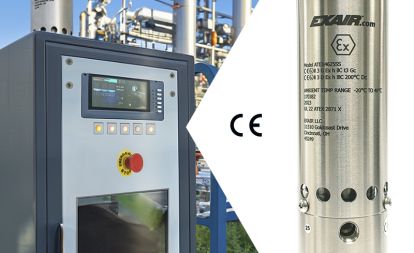

Milyen ATEX zónákban alkalmazható?

Az EXAIR ATEX szekrényhűtők jóváhagyása a 2-es és a 22-es zónára vonatkozik. Az 1-es zónában (ahol robbanásveszélyes légkör normál üzem közben is rendszeresen jelen van) az eszköz nem alkalmazható – itt más, magasabb védelmi szintű megoldásra van szükség.

Mekkora hőterhelést képes elvezetni?

A kapacitás típustól függően kb. 290 és 1640 W között mozog. A megfelelő típus kiválasztásához pontosan ismerni kell a kapcsolószekrény tényleges hőterhelését (a benne lévő eszközök disszipációja, a szekrény mérete, a környezeti hőmérséklet és a napi üzemidő alapján) – ebben munkatársaink szívesen segítenek egy gyors méretezéssel.

Kiváltja-e a túlnyomásos (Ex p) védelmet?

Nem. Az EXAIR szekrényhűtő nem helyettesíti, hanem kiegészíti a túlnyomásos (Ex p) védelmi rendszert. Egy Ex p rendszer a szekrény belsejét a robbanásveszélyes légkörtől védi túlnyomás fenntartásával, a szekrényhűtő pedig a belső hőterhelést vezeti el – a kettő együtt ad teljes körű, biztonságos és hosszú távon is megbízható megoldást.

Mennyi karbantartást igényel?

A hűtőben nincs mozgó alkatrész, ezért a gyártó szerint tiszta, nedvességmentes sűrített levegővel ellátva gyakorlatilag karbantartás nélkül üzemel. Fontos viszont odafigyelni a levegőellátás minőségére és a szűrő állapotára – szennyezett vagy nedves sűrített levegő ugyanis rontja a hűtőteljesítményt.

Gyakran ismételt kérdések

Használható az EXAIR ATEX szekrényhűtő 1-es zónában?
Nem. A jóváhagyás a 2-es és a 22-es zónára szól.

Kell-e karbantartani?
A hűtőben nincs mozgó alkatrész. A gyártó szerint tiszta, nedvességmentes sűrített levegővel ellátva gyakorlatilag karbantartás nélkül üzemel. A levegőellátás minőségére és a szűrő állapotára viszont figyelni kell.

Mekkora hőt tud elvezetni?
Típustól függően kb. 290 és 1640 W között. A kiválasztás a szekrény hőterhelésén múlik.

Helyettesítheti a túlnyomásos (Ex p) rendszert?
Nem. A hűtő a túlnyomásos rendszer mellett, annak kiegészítéseként működik.

Kérje szakértőink segítségét

Ha robbanásveszélyes zónában kell megoldania a kapcsolószekrény hűtését, keressen minket bizalommal – segítünk kiválasztani és méretezni a megfelelő EXAIR ATEX szekrényhűtőt az Ön berendezéséhez.

Szerző: Kiss András
